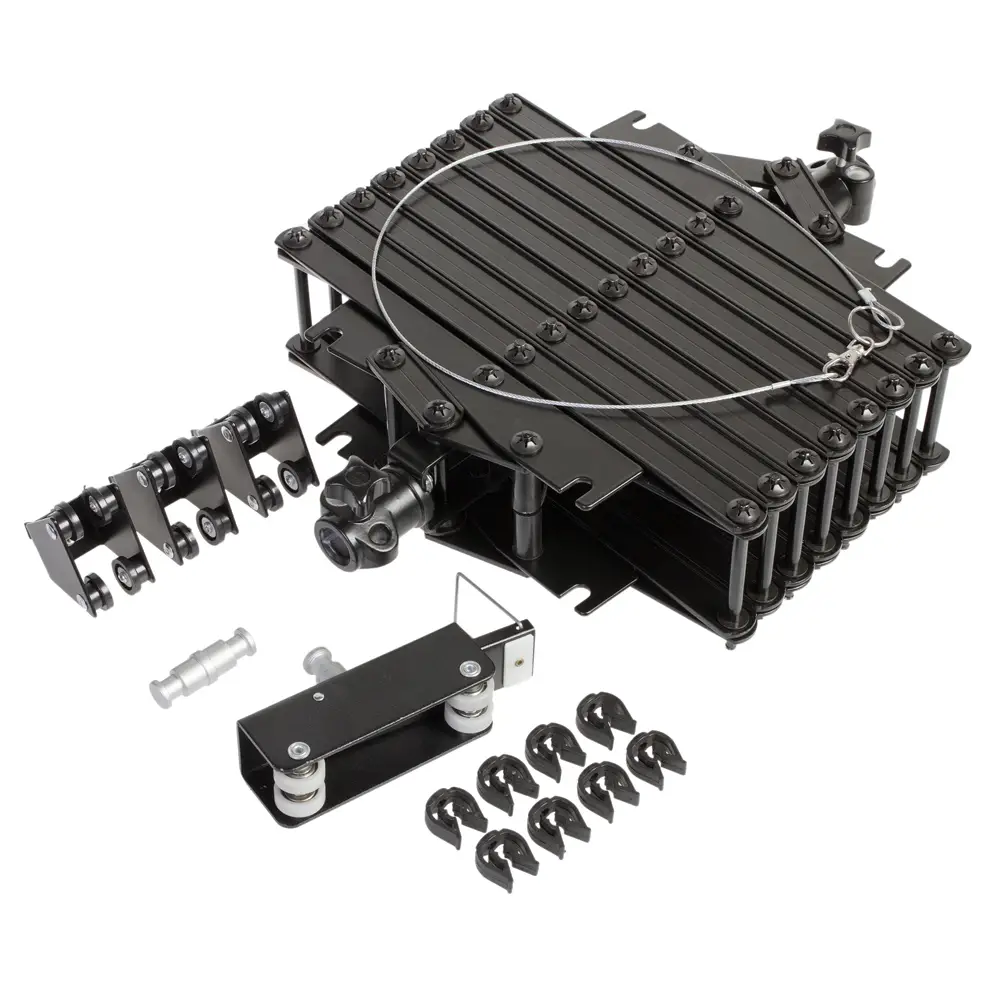

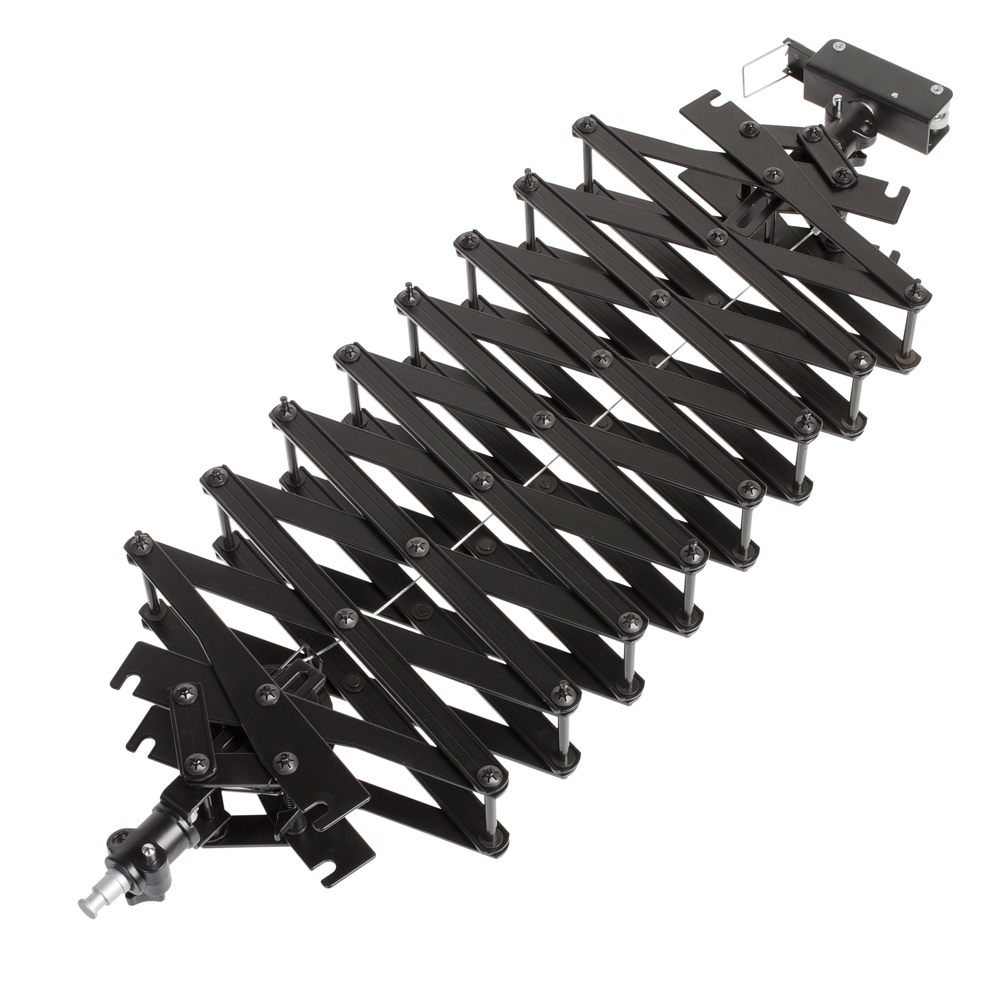

Пантограф Falcon Eyes # 3320

Пантограф #3320 предназначен для подвесного крепления осветительных приборов. Является составной частью подвесных потолочных систем Falcon Eyes А 3303, B3030B и B3030C.

Пантограф #3320 соответствует индустриальным стандартам ООН 3569 и немецким индустриальным правилам стандартов производства 15560-46. Изготавливается из сплава алюминия.

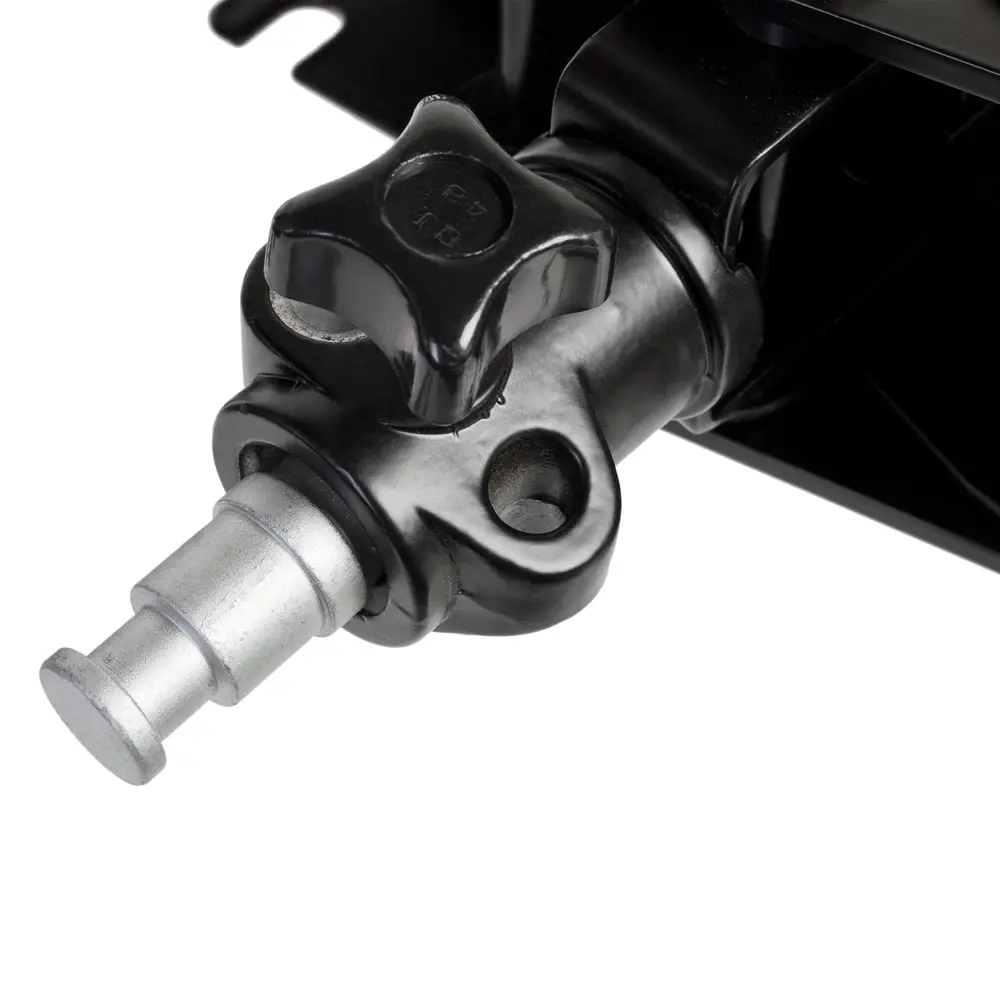

Крепление осуществляется соединителем диаметром 5/8 дюйма (16мм) и имеет двойную защиту тросиком толщиной 2мм (индекс безопасности 12). Возможность регулировки амортизатора позволяет настроить нагрузку от 0 до 15кг. Упругость амортизатора зависит от массы груза (если нагрузка большая, амортизатор должен быть жестким; в противном случае, амортизатор должен быть ослаблен). Это обеспечивает плавность движений.

Технологические стандарты пантографов.

Пантографы 3320 соответствуют индустриальным стандартам объединенных наций 3569 и немецким индустриальным правилам стандартов производства 15560-46.

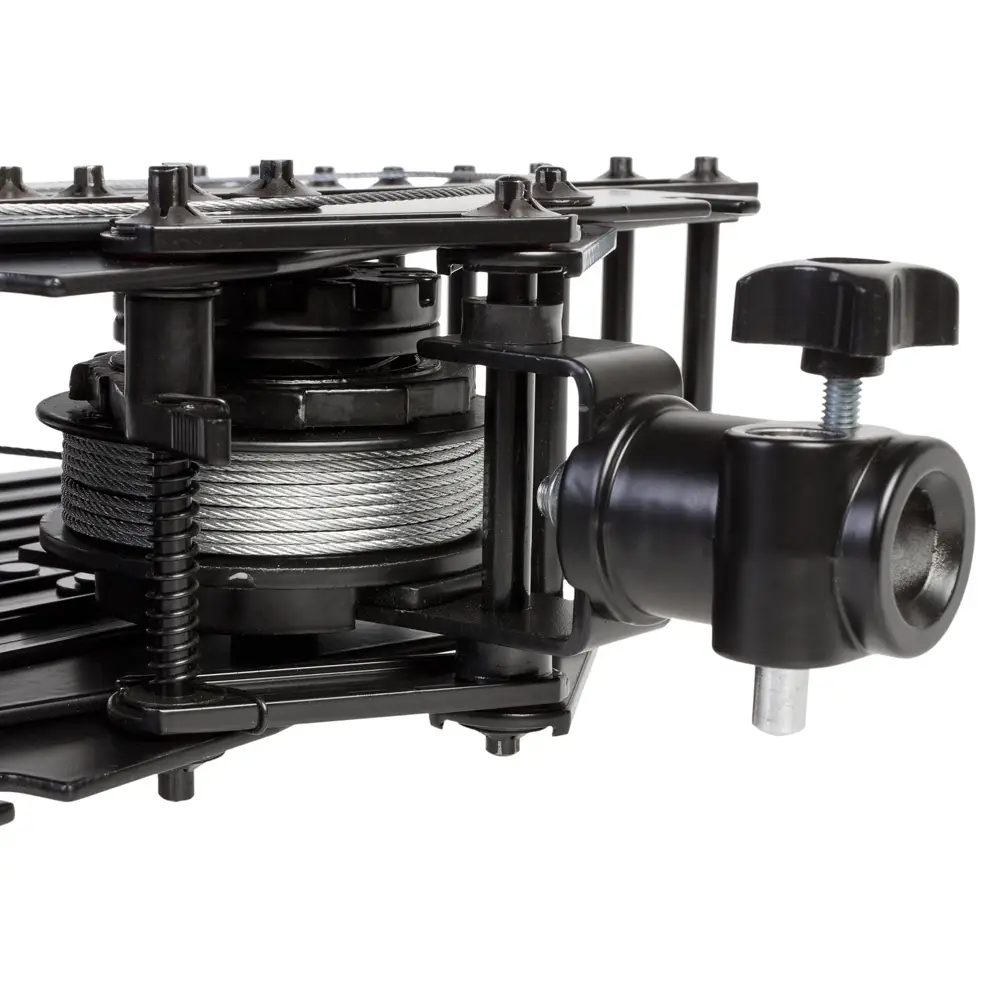

Они сделаны из сплава алюминия. Крепление пантографов осуществляется соединителем диаметром 5/8 дюйма (16мм) и имеет двойную защиту тросиком толщиной 2 мм (индекс безопасности 12). Максимальная нагрузка каждого пантографа - 1-15кг (2,2- 33фунта). Вы можете настроить амортизатор, который помогает удерживать пантограф, в зависимости от массы установленного оборудования. Для этого служит диск настройки усилия натяжения тросика амортизатора, расположенный на одной оси с барабаном, на который наматывается тросик, и храповым колесом. Диск имеет форму тарелки с прямоугольными пазами по кромке, вращая который с помощью вставленного в паз воротка (или отвертки), можно изменять усилие сопротивления амортизатора. Постепенно увеличивая это усилие вращением диска, добейтесь, чтобы пантограф перестал опускаться самопроизвольно, когда вы не удерживаете установленное оборудование.
