Система потолочная подвесная Falcon Eyes А 3303
Хит
–10
Наличие на складах
СПБ МСКАртикул:

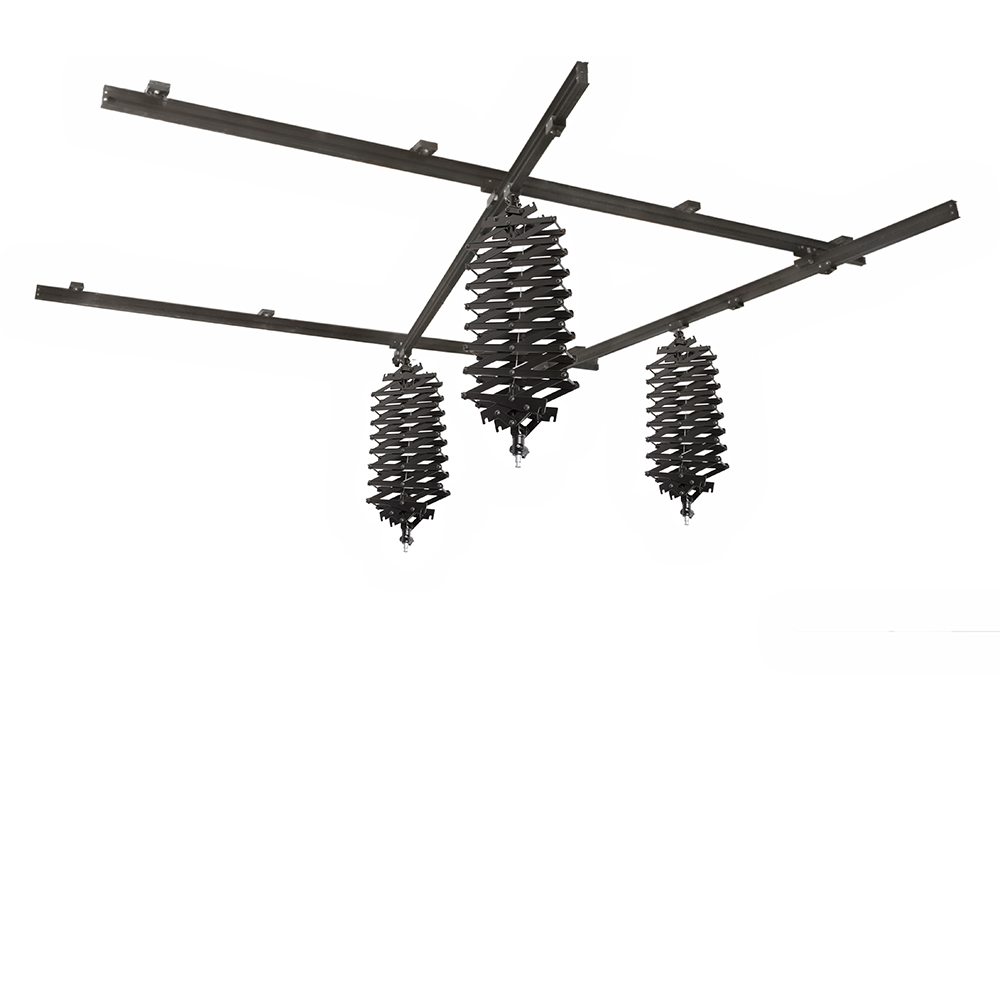

19736Подвесная потолочная система крепления А 3303 для стационарных фотостудий позволяет разместить все необходимое оборудование на потолке.

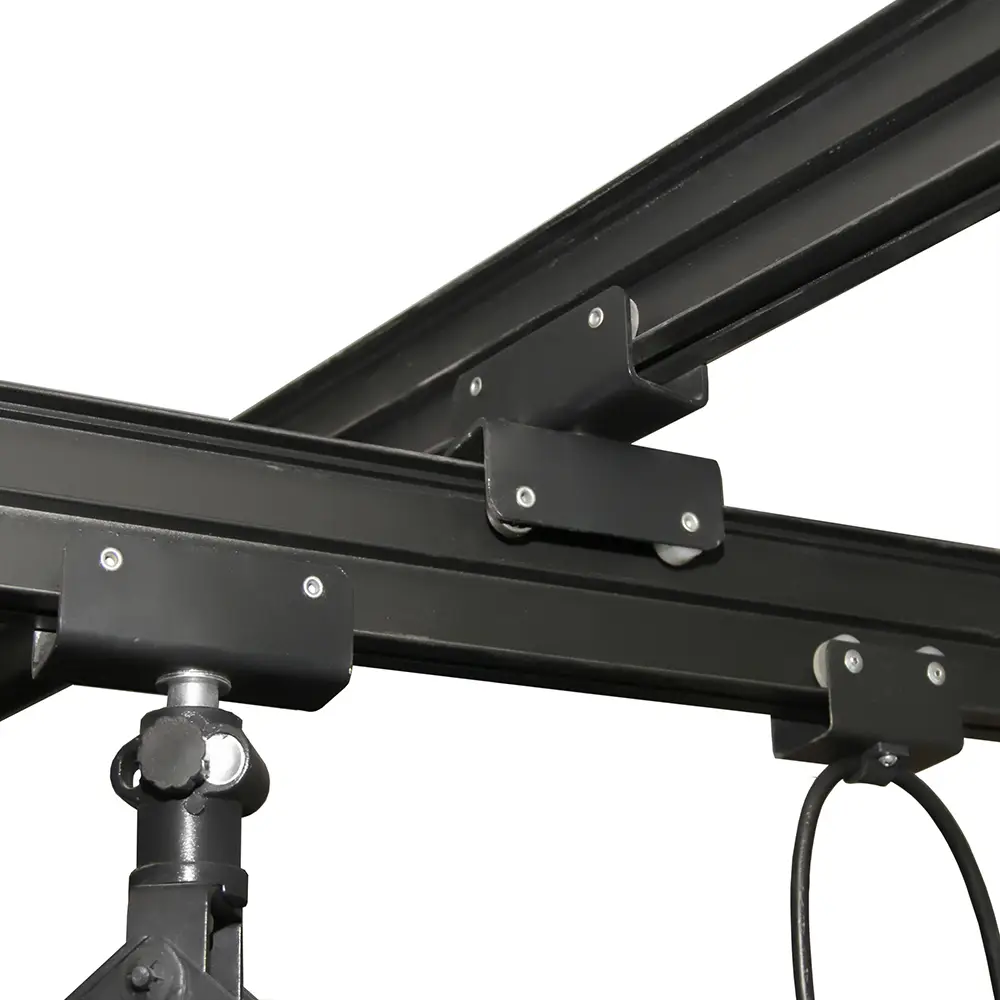

Две одинарные направляющие рельсы длиной 3 метра фиксируются на потолке с помощью крепежных пяток, через спаренные каретки к ним крепятся двойные подвижные рельсы. На подвижные рельсы длиной 3 метра устанавливаются одинарные каретки, которые позволяют передвигать пантографы с оборудованием по подвижным рельсам. На каждой каретке имеется по четыре ролика на подшипниках, движение по направляющим происходит плавно и без рывков.

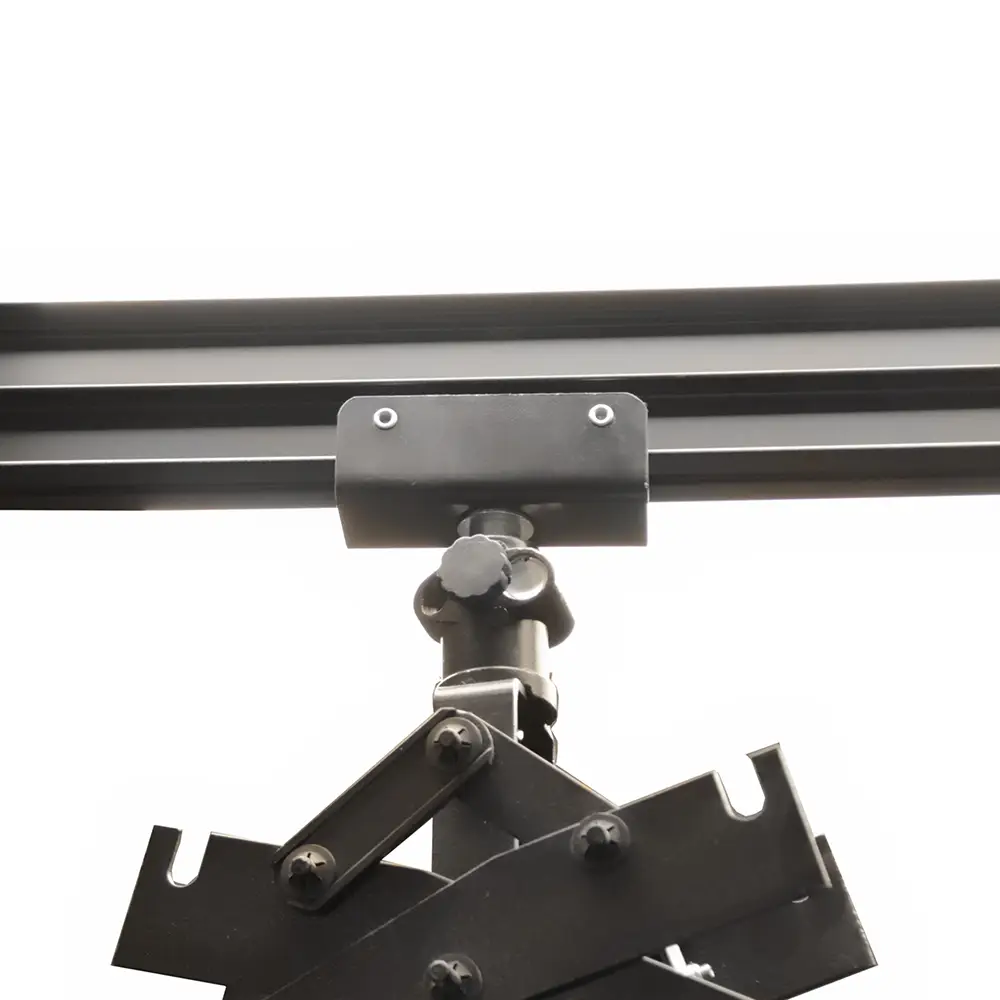

С помощью подпружиненного тросика пантограф легко поднимается к потолку и занимает мало места, а в разложенном виде - опускает прибор на нужную высоту и фиксирует его благодаря храповому механизму, который не позволяет пантографу сложиться. Ход пантографа 180 см.
Безопасная нагрузка на пантограф не превышает 15 кг. Усилие возвратной пружины на тросике регулируется специальным ключом (входит в комплект).
Оборудование крепится к стандартному шпиготу пантографа 5/8".
Основной особенностью системы является очень малая высота в полностью собранном положении, что особенно важно в студиях, где высота ограничена.
Требования к студии
- Длина более 3м
- Ширина более 4м
- Высота более 2,7м
Руководство по эксплуатации в формате PDF на русском языке можно скачать здесь.
| Безопасная нагрузка | 1-15 кг (используйте настройку амортизатора) |
| Длина закрепленных рельс | 3 м |
| Длина подвижных рельс | 3 м |
| Ширина рельса | 30 мм |
| Требования к студии | длина более 3 м, ширина более 4 м, высота более 2,7 м |
| Ход пантографа | 180 см |
| Крепление на пантографе | отверстие диаметром 16 мм (5/8") |
| Размер упаковки |
место 1: 3200х75х75 мм место 2: 460х370х370 мм |
| Вес с упаковкой |
место 1: 11 кг место 2: 22,5 кг |

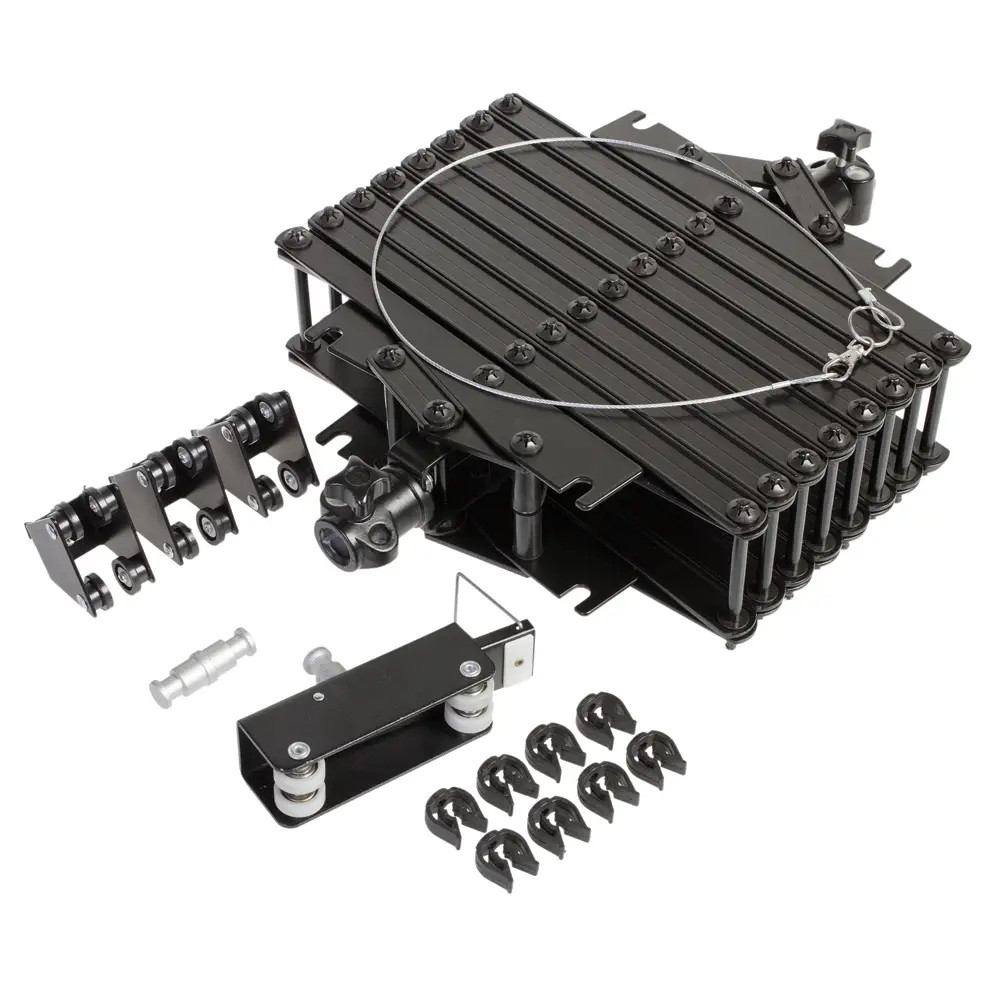

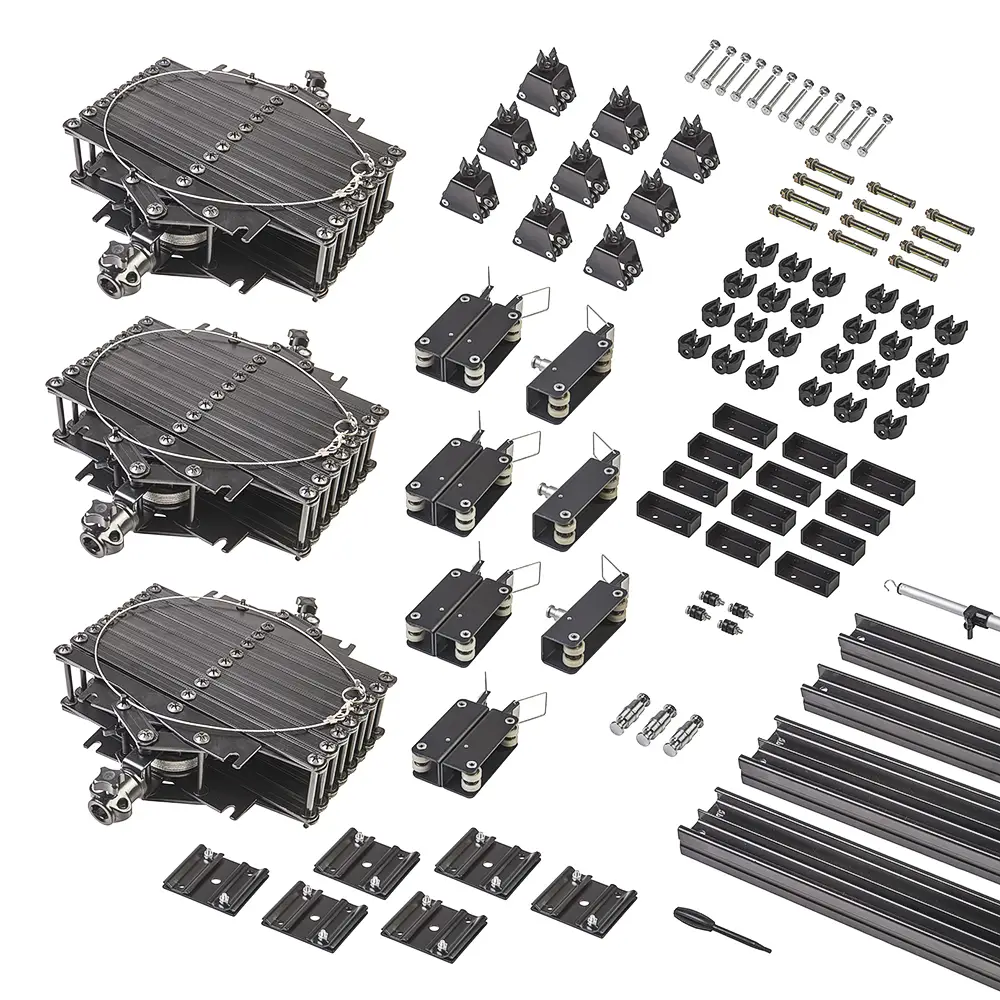

- Направляющая (рельс) 3310 - 4 шт
- Пантограф 3320 - 3 шт

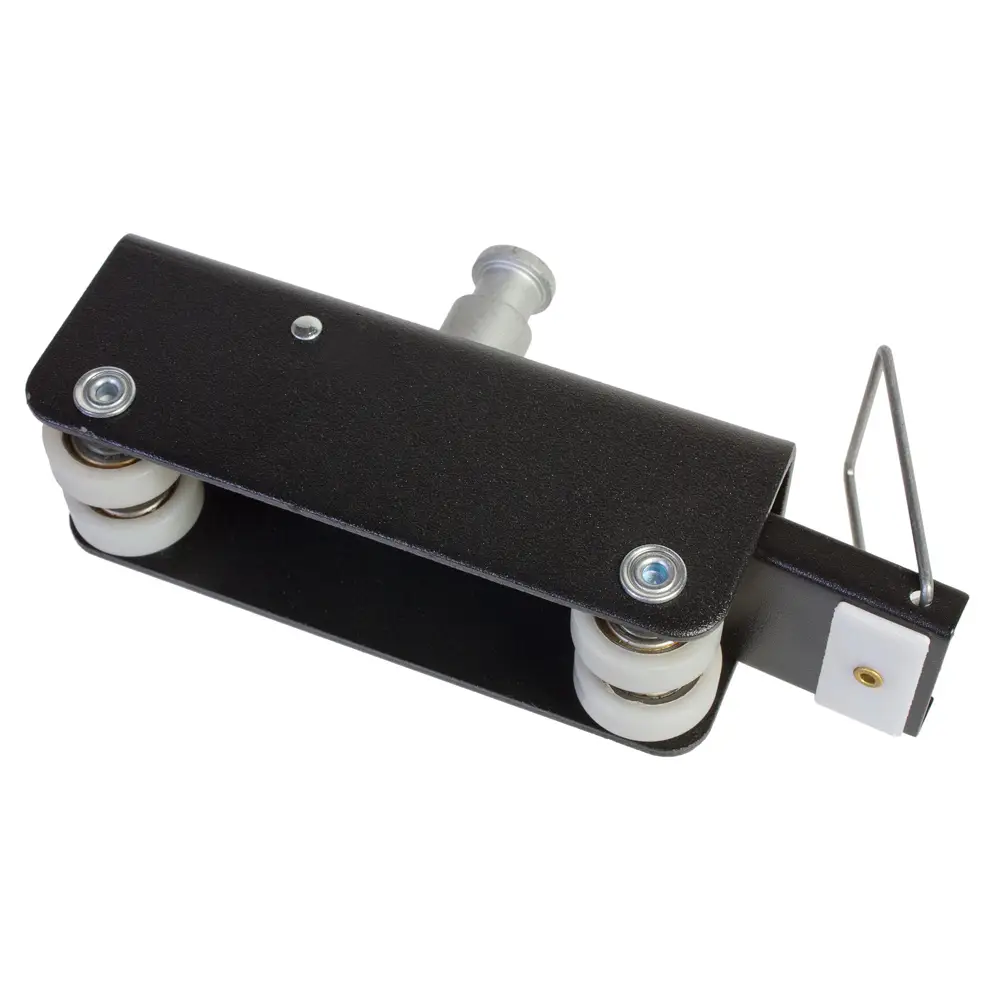

- Каретка с адаптером 5/8" 3330 - 3 шт

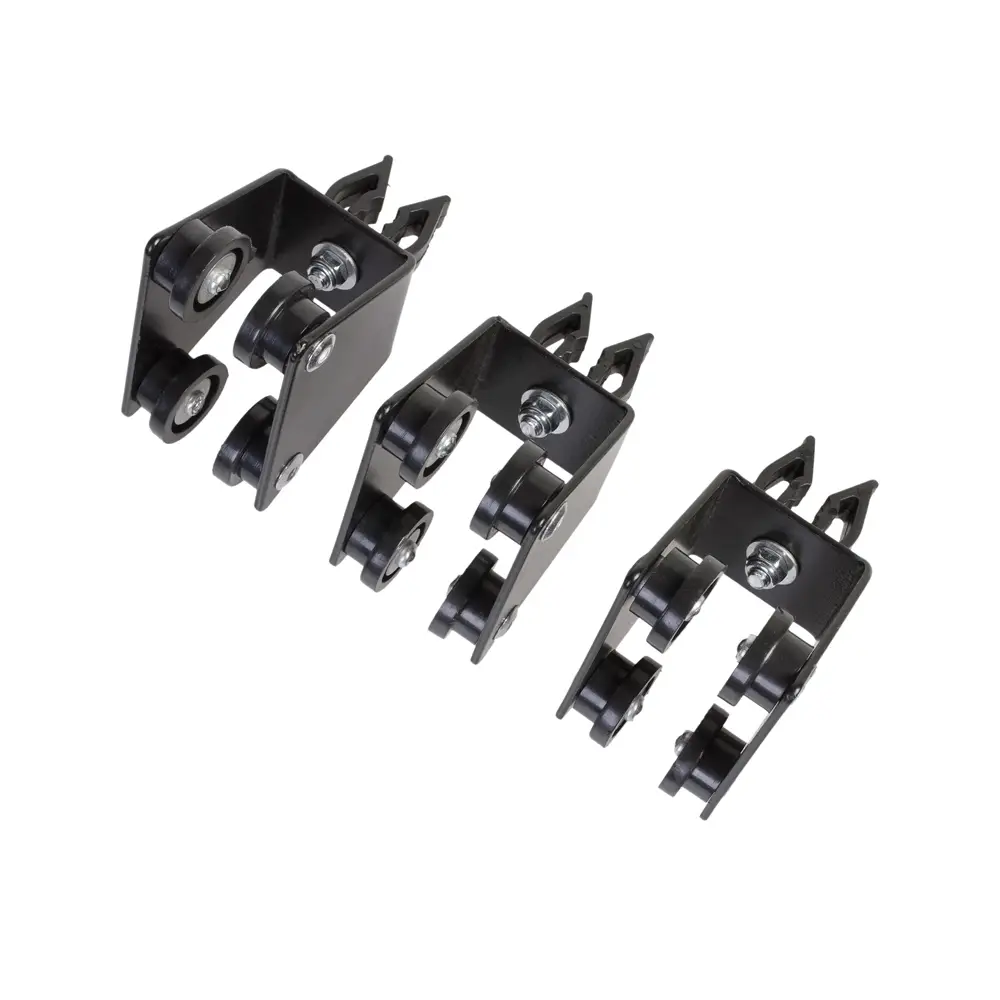

- Спаренная каретка со стопором 3332 - 4 шт
- Крепежная пятка 3340 (включая набор болтов и гаек) - 6 шт
- Зажим для провода 3350 - 24 шт

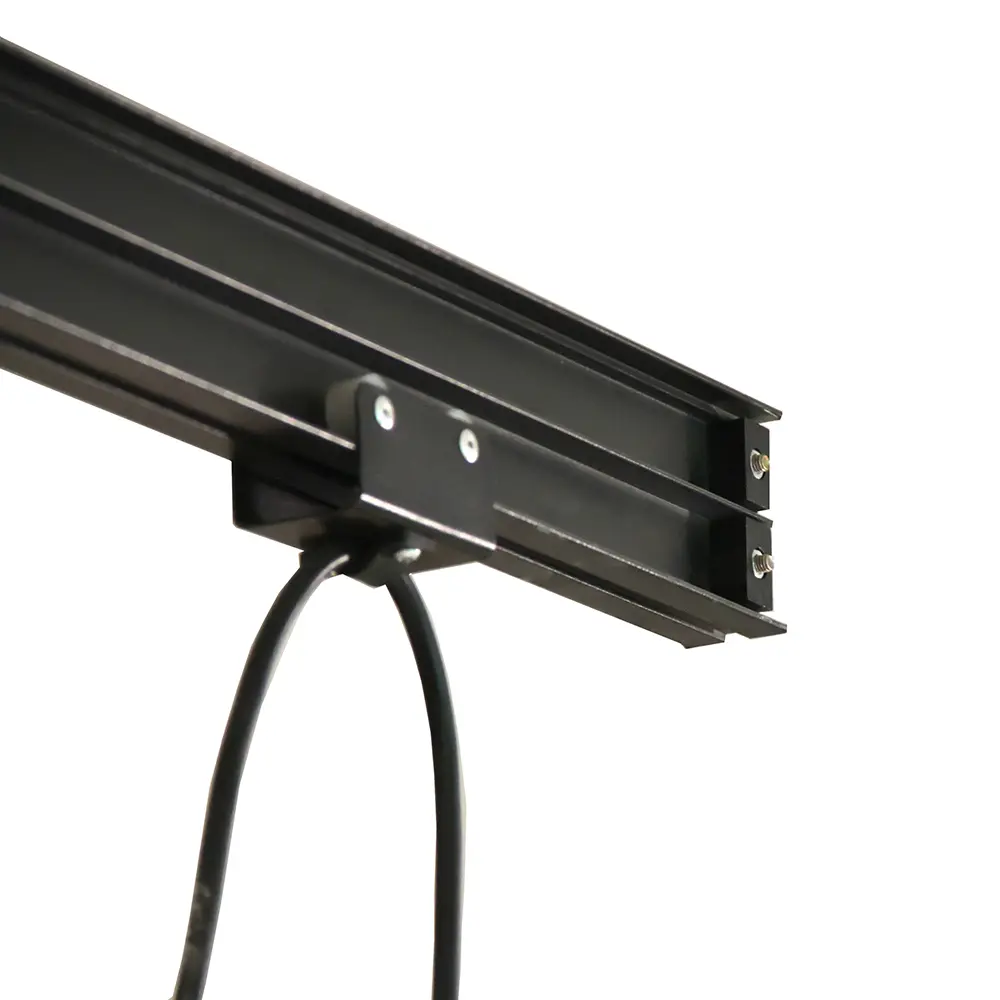

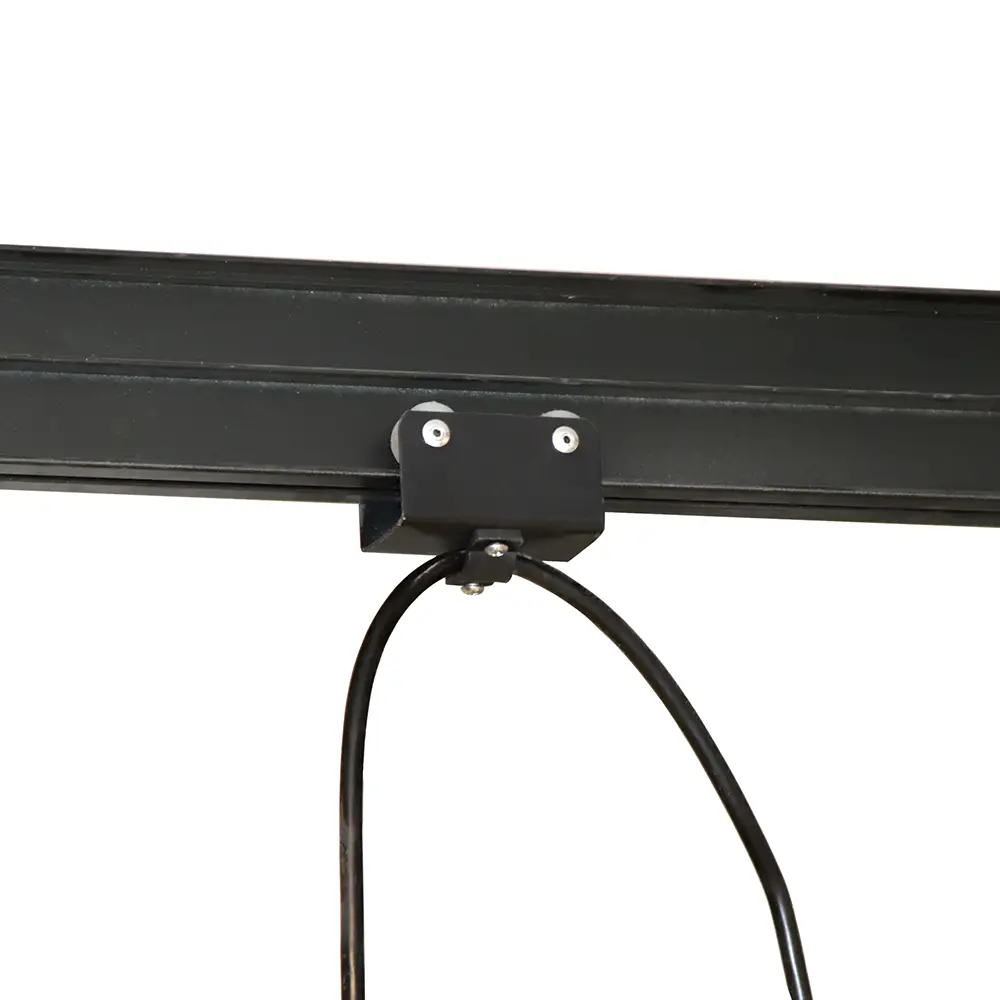

- Каретка-держатель для провода 3360 - 9 шт
- Заглушка-ограничитель каретки 3361 (включая набор болтов и гаек) - 8 шт
- Шпигот 5/8" 3370 - 3 шт
- Страховочный тросик 3380 - 3 шт
- Телескопическая рукоятка 3390 - 1 шт
- Регулировочный ключ - 1 шт
- Анкерный болт М6 - 12 шт
- Гарантийный талон
Алонзо
Здравствуйте, можно ли установить один из пантографов на одинарный рельс, который крепится к потолку?
Служба поддержки
Добрый день. Да, можно.
Алонзо
Здравствуйте, приобрел данную систему. Прекрасно, что в коробке идет инструкция. Но вопрос к самой инструкции - как мне сопоставить код детали с самой деталью в коробке? Почему нельзя было приклеить наклейки к деталям, чтобы все было очевидно?
Служба поддержки
Добрый день, спасибо большое за обратную связь. На странице с товаром в описании есть PDF файл с фотографиями как какой элемент конструкции выглядит и указанны коды.
Валерий
Подскажите, а какой вес каждого из двух мест в упаковке? Общий вес 34 кг, а каждая коробка?
Служба поддержки
Добрый день. 11 кг и 22,5 кг
Миша
Здравствуйте! Можно ли повесить на эти направляющие четвертый пантограф?
Служба поддержки
Добрый день, четвёртый пантограф установить можно.
Сергей
Здравствуйте. Можно инструкцию по монтажу?
Служба поддержки
Руководство по эксплуатации в формате PDF на русском языке можно скачать здесь.
Аркадий Мангузов
Потеряли инструкцию по монтажу, пришлите на почту пожалуйста.
Служба поддержки
Добрый день, инструкцию отправили на почту.
Вера
Можно пожалуйста инструкцию подробную...
Служба поддержки
Добрый день, инструкцию отправили на почту указанную при регистрации.
Tatiana
Пришлите инструкцию по монтажу, что-то смотрю, помещение 3,5 на 5.5 метров при чем фон весит на стене 3,5 метра, запуталась где там длина и ширина...
Дмитрий
Какой вес выдерживает рельса?
Служба поддержки
Вес пантографа 4,5 кг. Его пружина выдерживает нагрузку в 15 кг, Рельса системы с двутавровым профилем из толстого металла, толщину профиля можно увидеть в карточке товара.Распределенная нагрузка на рельсу(не на крепеж к поверхности) сложно точно обозначить, но она 100% рассчитана для всей действующей номенклатуры оборудования, существующей на рынке. Сам профиль рельсы способен спокойно выдержать нагрузку больше 100 кг, но нагрузка на подвижные узлы системы заметно ниже.. Рекламаций, что рельсу порвало/погнуло/смяло за 30 лет мы не получали ни разу.
Василий
Добрый день! Можно ли пилить рельсы? Помещение 2,5*3м. Прошу выслать инструкцию на почту
Служба поддержки
