Пантограф Falcon Eyes P3330

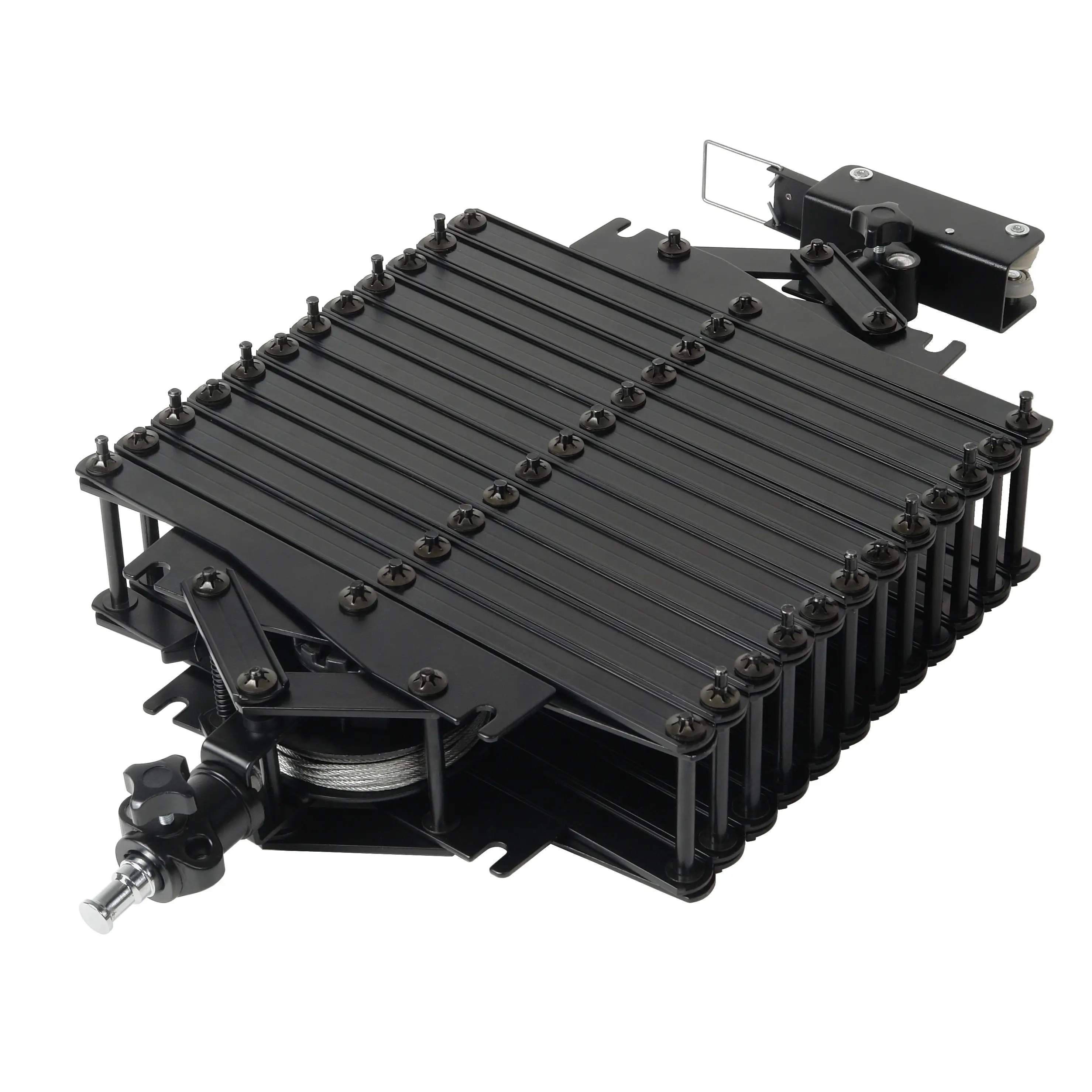

Пантограф Falcon Eyes P3330 предназначен для крепления осветительных приборов и других устройств на потолочной подвесной рельсовой системе Falcon Eyes А 3303. Простой и надежный способ освободить студийное пространство от нагромождения оборудования за счет размещения пантографа над головой. Пантограф прост в установке, надежен и долговечен, благодаря продуманной конструкции и повышенной устойчивости всех элементов, несущих нагрузку.

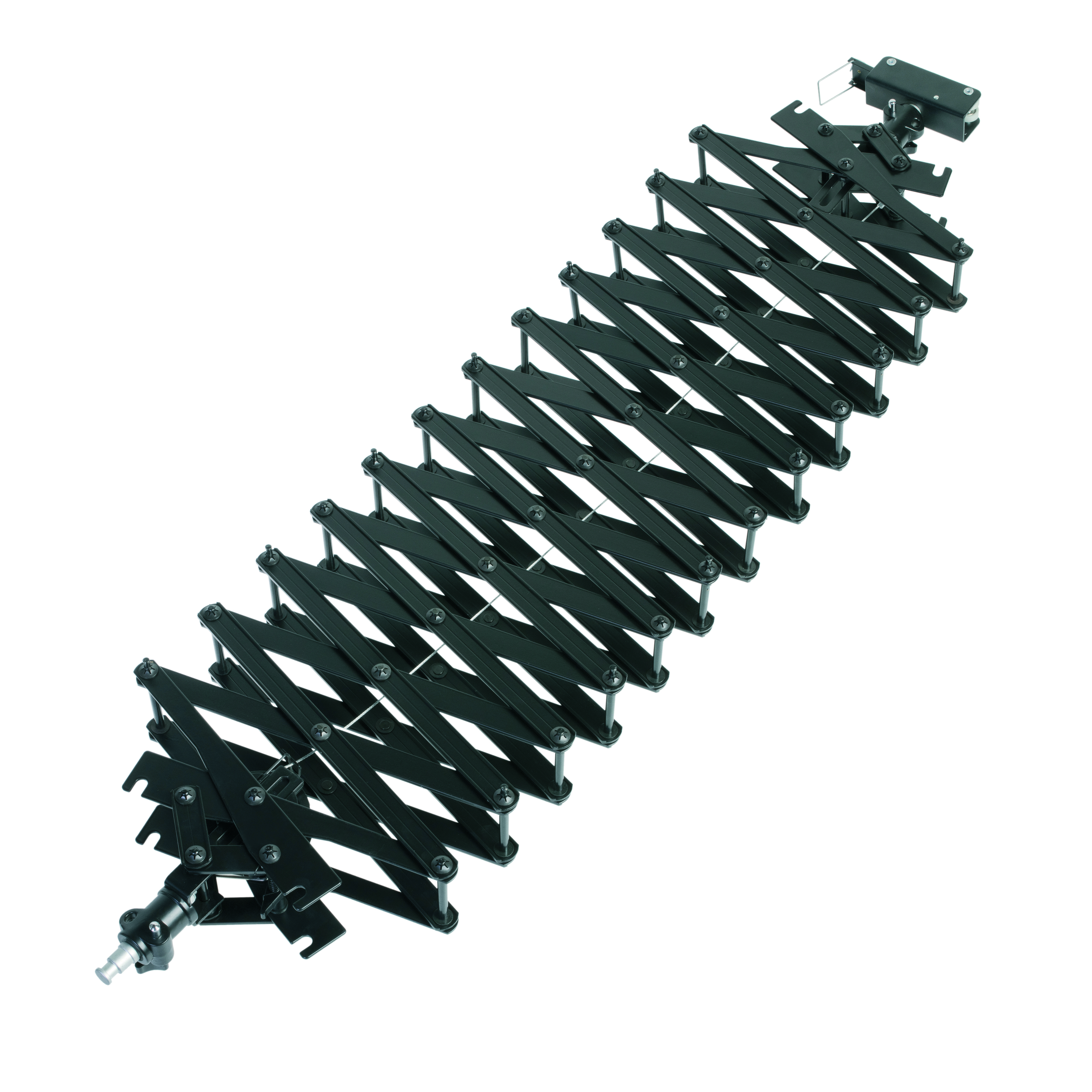

Максимальная длина пантографа 3.3 м, минимальная длина 55 см, он способен размещать оборудование весом от 1 до 15 кг. Регулируемый амортизатор позволяет сделать перемещение установленного оборудования плавным и безопасным вне зависимости от веса. Регулировка жесткости амортизатора осуществляется комплектным ключом. Если нагрузка на пантограф большая, то жесткость амортизатора увеличивают, а если нет — уменьшают. Под действием амортизатора, высота установки осветителя легко меняется, а оборудование не пострадает от случайного удара.

Легкий и прочный пантограф изготавливается из алюминиевого сплава и весит всего около 6 кг. Толщина основных деталей рамы пантографа 3 мм, оси изготовлены из стали.

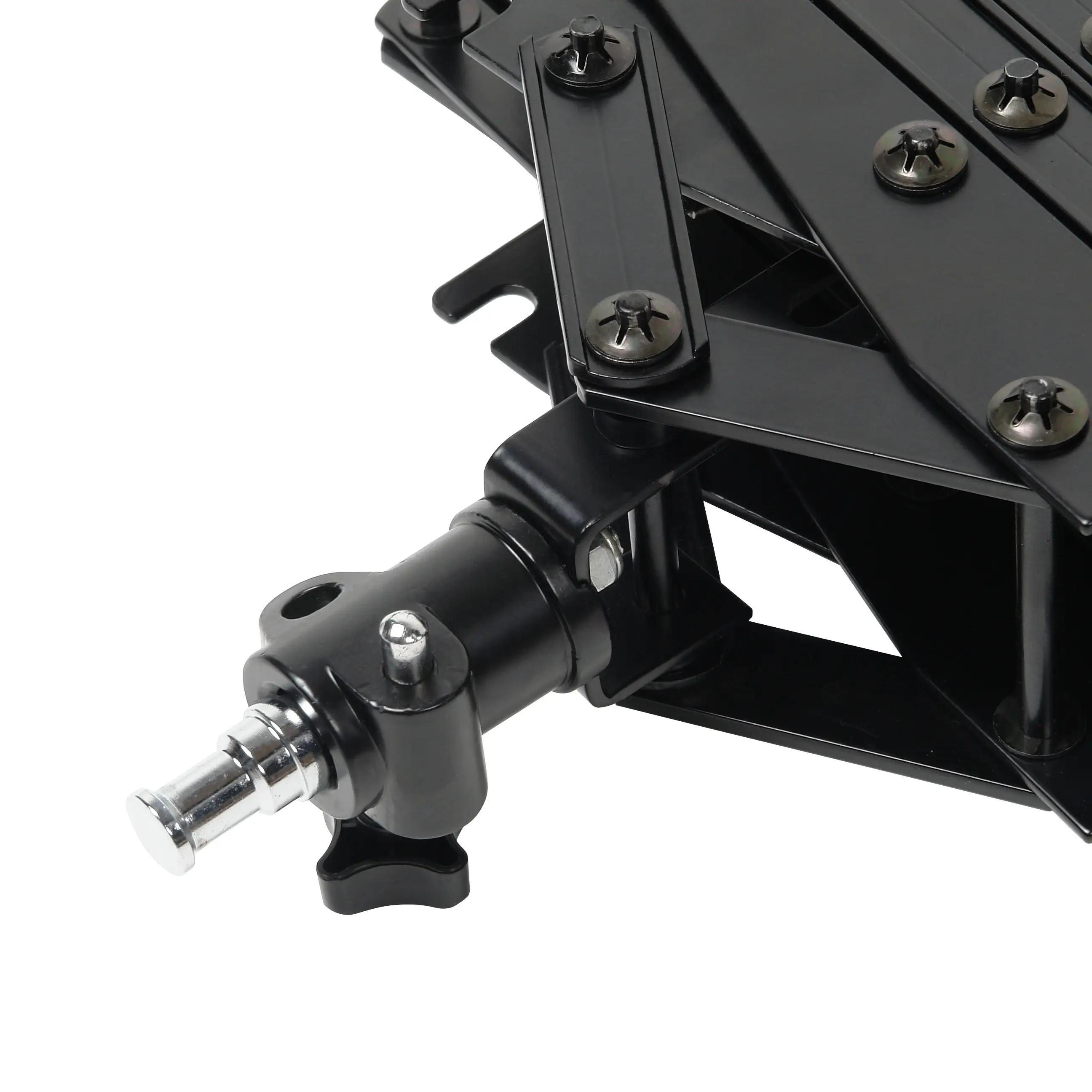

Осветительное оборудование крепится к пантографу при помощи стального адаптера-шпигота 5/8'', поджимается подпружиненным фиксатором и дополнительно страхуется от падения стальным 2мм тросиком с металлическим карабином.

Пантограф монтируется на несущей конструкции при помощи втулки с винтовым фиксатором на стандартный шпигот 5/8".

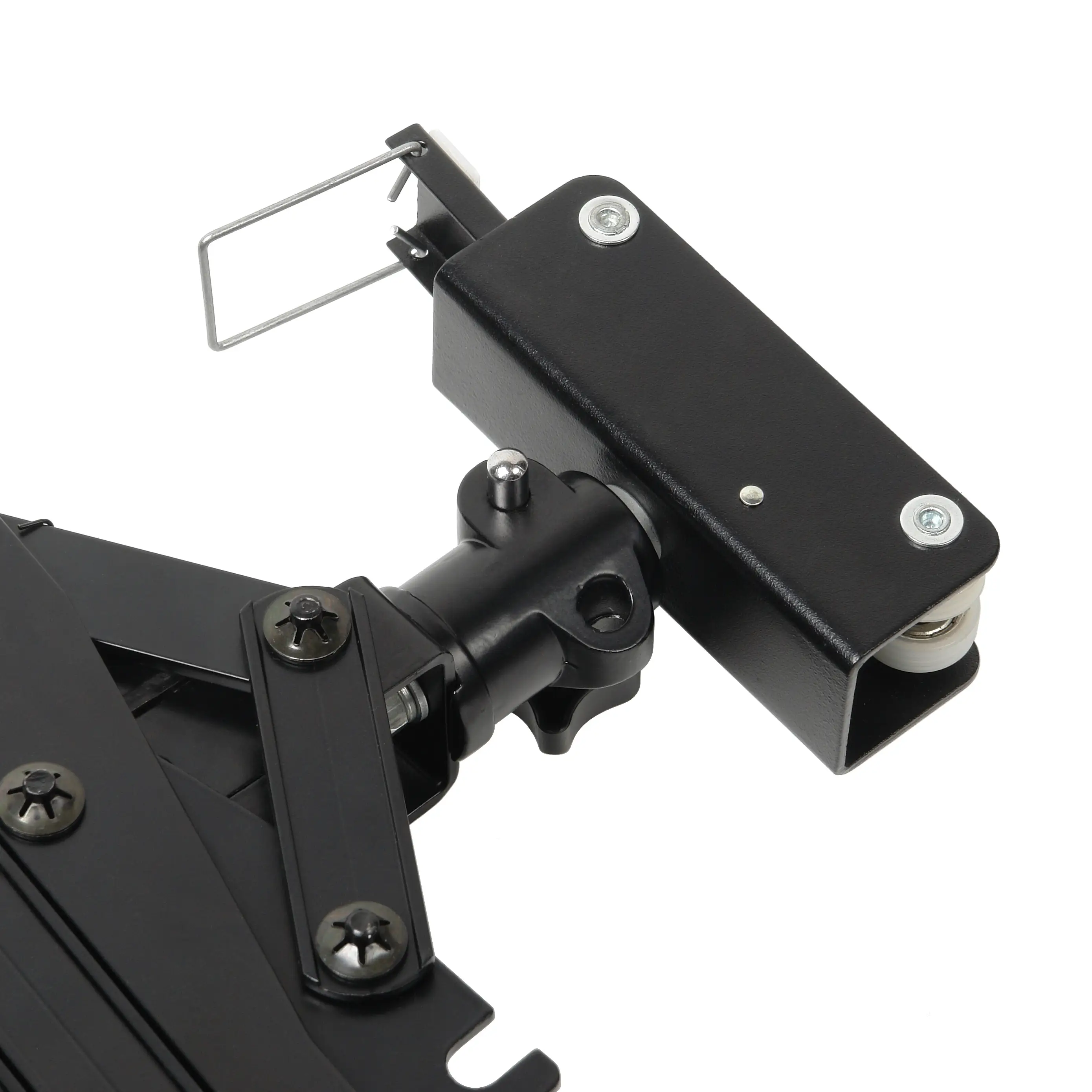

Пантограф также можно прикрепить к рельсам потолочной системы Falcon Eyes А 3303, используя комплектную каретку со шпиготом-адаптером 5/8". Крепление имеет защитный пружинный фиксатор, исключающий выпадение шпигота из втулки.

Каретка с нейлоновыми колесами на стальной оси с подшипниками выдерживают большие нагрузки, соблюдая при этом плавность хода. Каретка оснащена тормозом с проволочной скобой, который фиксирует каретку в нужном положении на рельсе. Чтобы отпустить тормоз, необходимо потянуть скобу вниз, используя дополнительно приобретаемую телескопическую рукоятку (входит в комплект Falcon Eyes А 3303). Возможно также дополнительное приобретение кареток – роликов для пантографа Falcon Eyes 3330.

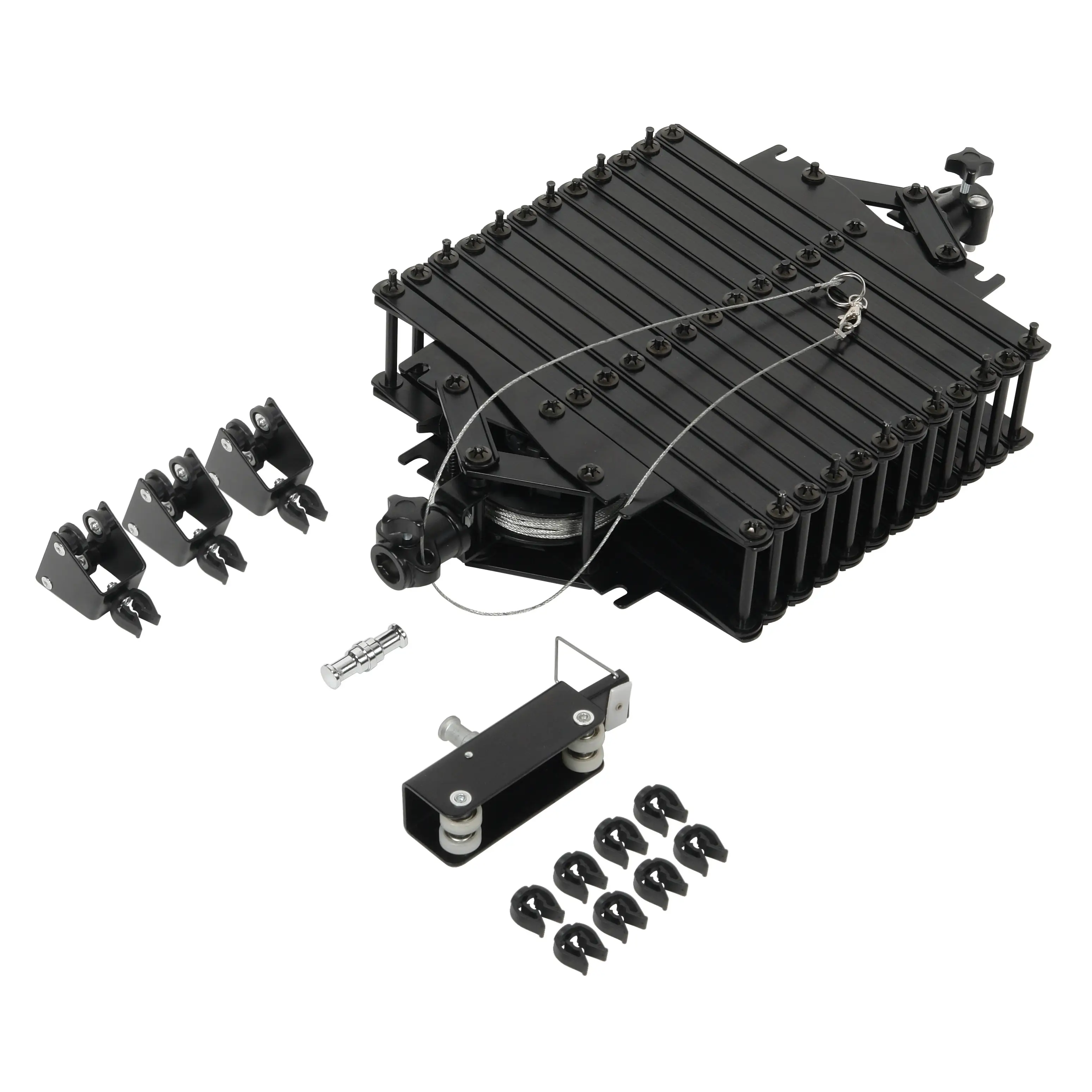

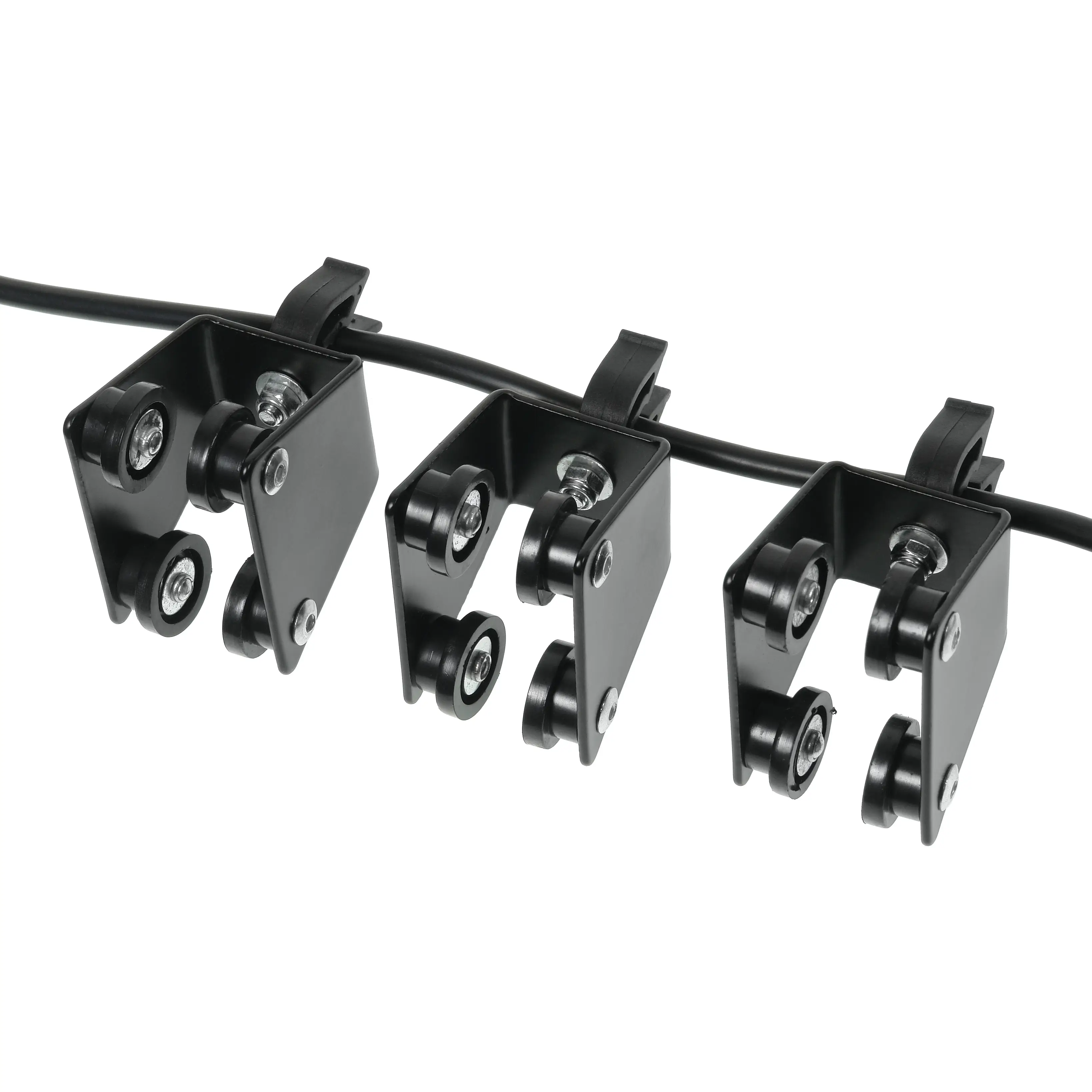

Для прокладки кабеля питания к оборудованию используются три комплектные каретки-держатели для провода.

Технологические стандарты пантографов.

Пантографы 3320 соответствуют индустриальным стандартам объединенных наций 3569 и немецким индустриальным правилам стандартов производства 15560-46.

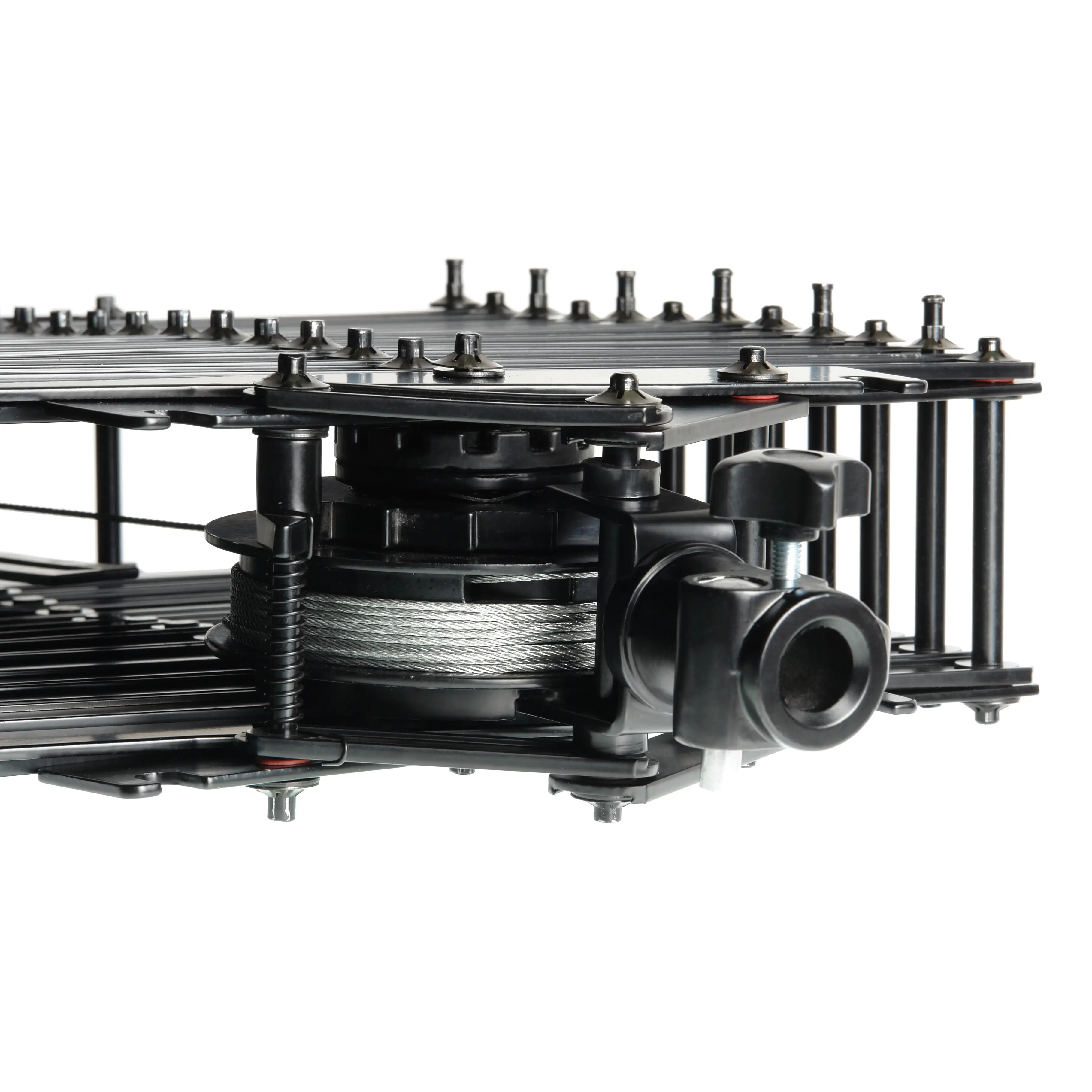

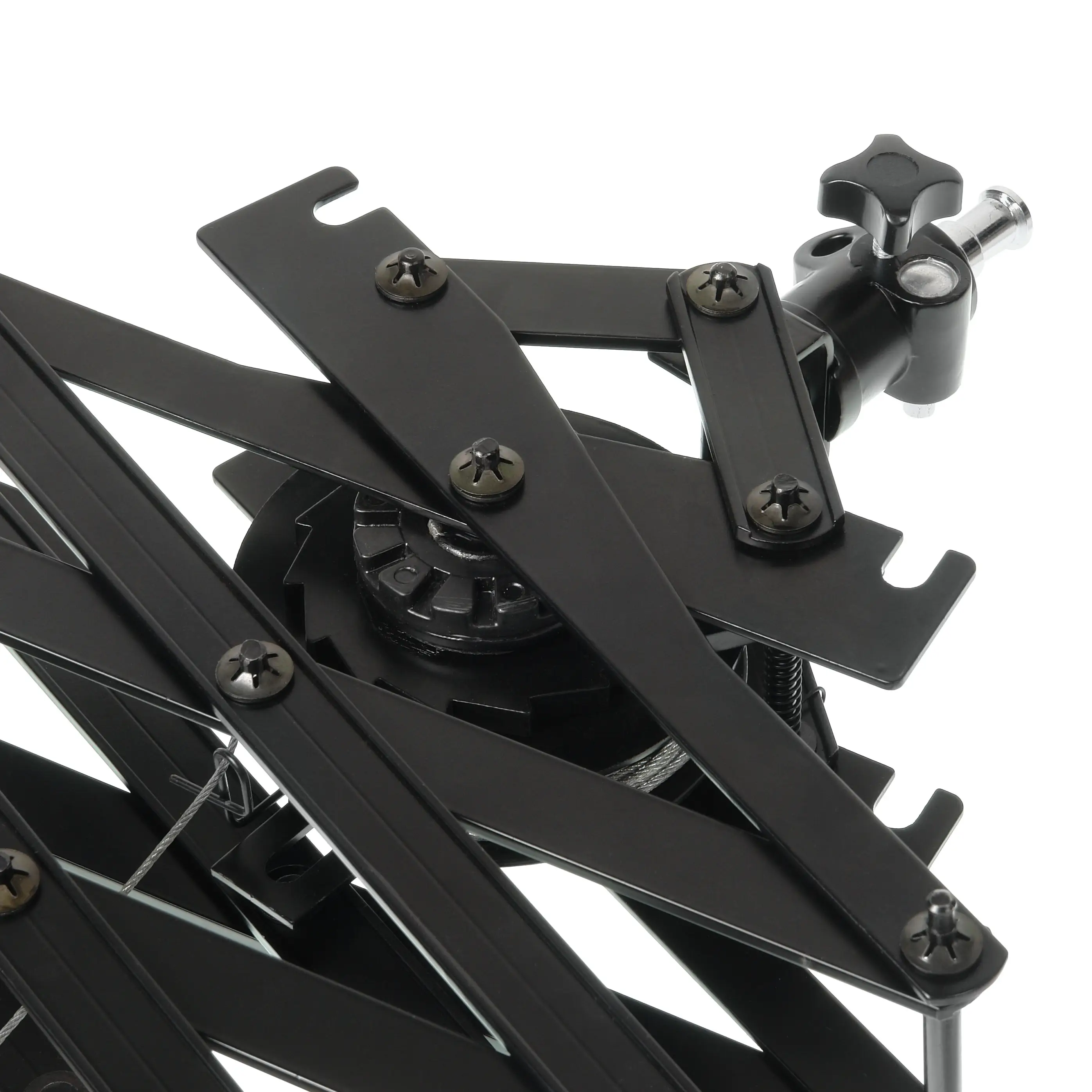

Они сделаны из сплава алюминия. Крепление пантографов осуществляется соединителем диаметром 5/8 дюйма (16мм) и имеет двойную защиту тросиком толщиной 2 мм (индекс безопасности 12). Максимальная нагрузка каждого пантографа - 1-15кг (2,2- 33фунта). Вы можете настроить амортизатор, который помогает удерживать пантограф, в зависимости от массы установленного оборудования. Для этого служит диск настройки усилия натяжения тросика амортизатора, расположенный на одной оси с барабаном, на который наматывается тросик, и храповым колесом. Диск имеет форму тарелки с прямоугольными пазами по кромке, вращая который с помощью вставленного в паз воротка (или отвертки), можно изменять усилие сопротивления амортизатора. Постепенно увеличивая это усилие вращением диска, добейтесь, чтобы пантограф перестал опускаться самопроизвольно, когда вы не удерживаете установленное оборудование.
